类别：回流焊系列
全国咨询服务热线:400-0755-098
产品特点：
1．采用品牌液晶电脑+PLC智能化控制系统， 控温精度高±1℃（如果电脑意外死机，可实现脱机工作，不影响生产），保证控制系统稳定可靠;
2．Windows2000操作界面，功能强大，操作简便;
3．上炉体开启采用双气缸顶升机械，确保安全可靠;
4．配备网带张紧装置， 运输平稳、不抖动、不变形，保证PCB运输顺畅;
5．同步导轨传输机构（可与全自动贴片机在线接驳），确保导轨调宽精确及高使用寿命; （选配导轨）
6．自动控制润滑系统，可通过设置加油时间及加油量，自动润滑传输链条;
7．所有加热区均由电脑进行PID控制（可分温区单独开启。可分区加热，以减小起动功率）;
8．网/链传输由电脑进行全闭环控制，可满足不同品种的PCB同时生产;
9．具有故障声光报警功能;
10．设有漏电保护器，确保操作人员及控制系统安全;
11．内置UPS及自动延时关机系统，保证PCB及回流焊机在断电或过热时不受损坏;
12．采用美国HELLER世界领先热风循环加热方式，高效增压式加速风道，大幅度提高循环热空气流量，升温迅速（约20分钟），热补偿效率高，可进行高温焊接及固化;
13．温区设有独立测温感应传感器，实时监控及补偿各温区温度的平衡;
14．拥有密码管理的操作系统，防止无关人员改动工艺参数，操作记录管理可追溯工艺参数的改动过程，方便改善管理.可存储用户现有的温度速度设置及其设置下的温度曲线，并可对所有数据及曲线进行打印;
15．集成控制窗口，电脑开关、测试曲线、打印曲线及传输数据均可方便操作，设计人性化。配有三通道温度曲线在线测试系统，可随时检测焊接物体的实际受温曲线（无须另配温度曲线测试仪）;
16．来自国际技术的急冷却系统，采用放大镜式集中高效急冷，冷却速度可达3.5~6℃/秒，管理十分方便; 外置强制冷却装置，确保焊点结晶效果（Option选配项，标准配置为强制自然风冷）；
17．松香回收系统：松香定向流动，更换清理十分方便.采用专用管道传送废气，终身免维护;
18．特制增压式运风结构及异形发热丝设计，无噪音、无震动，拥有极高的热交换率，BGA底部与PCB板之间产生的温差△t极小，最符合无铅制程严格的要求，尤其针对高难度焊接要求的无铅产品.
技术参数：
|
型号 |
V-P7720 |
V-P8820 |
V-P1020 |
|
加热部分参数 |
|||
|
加热区数量 |
上7/下7 |
上8/下8 |
上10/下10 |
|
加热区长度 |
2625mm |
3000mm |
3750mm |
|
冷却区数量 |
上Top2/下Bottom2 |
||
|
运输部分参数 |
|||
|
PCB最大宽度 |
导轨式350mm网带式420mm |
||
|
运输导轨调宽范围 |
50-350mm |
||
|
运输方向 |
L→R（R→L） |
||
|
运输导轨固定方式 |
前端/Front（选配：后端固定） |
||
|
运输带速度 |
网带880±20mm，链条900±20mm |
||
|
传送方式 |
网传动﹠链传动+网传动 |
||
|
运输带速度 |
200-2000mm/Min |
||
|
控制部分参数 |
|||
|
电源 |
5线3相380V 50/60Hz |
||
|
启动功率 |
33Kw |
38Kw |
46Kw |
|
正常工作消耗功率 |
Approx.8.0Kw |
Approx.9.5Kw |
Approx.11.5Kw |
|
升温时间 |
约20分钟 |
||
|
温度控制范围 |
室温-350℃Room Temper ature-350℃ |
||
|
温度控制方式 |
全电脑PID闭环控制，SSR驱动 |
||
|
温度控制精度 |
±1℃ |
||
|
PCB板温度分布偏差 |
±1-2℃ |
||
|
冷却方式 |
标配：空气冷却（选配：冷水冷却） |
||
|
异常报警 |
温度异常（恒温后超高或超低） |
||
|
三色灯指示 |
三色信号灯：黄—升温；绿—恒温；红—异常 |
||
|
机体参数 |
|||
|
重量 |
Approx.1400Kg |
Approx.1600Kg |
Approx.2000Kg |
|

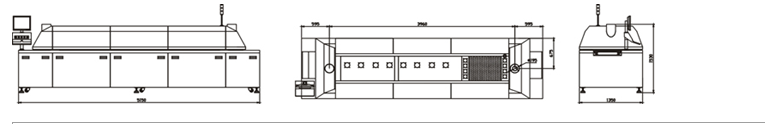

外型尺寸（mm） |
L4650×W1200×H1450 |
L5000×W1200×H1450 |
L5700×W1200×H1450 |
|
排风量要求 |
10立方/min 2通道∮180MM |
||
