类别：回流焊系列
全国咨询服务热线:400-0755-098
产品特点：
1．进口优质高温高速马达运风平稳，振动小，噪音小;
2．炉体采用双气缸（电动推杆）顶升装置，安全可靠;
3．链条、网带同步等速运输，采用变频精确高速;
4．各温区采用强制独立循环，独立PID控制，上下独立加热方式，使炉腔温度准确，均匀，热容量大:
5．升温快，从室温到工作温度≦30分钟;
6．采用进口加热部件，温度均匀，热补偿效率高，适合CSP,BGA元件的焊接;
7．专用风轮设计，换气量大，风速稳定;
8．特制优质铝合金导轨设计，变形小，链条自动加油装置;
9．UPS断电保护功能，保证断电后PCB板正常输出，不受损坏;
10．标配链条、网链同步等速并行运输，可加工单面、双面PCB板，可选双导轨运输系统。
11．自动调宽系统采用闭环PID控制，可根据电脑输入的参数自动调到需要的宽度，精确度可达0.2mm。
12．各温区因采用模块化设计，热风马达和发热丝保养和维修方便。
13．特殊专利炉胆设计，保温性好，耗电量达同行业最低;
14．专利导轨高温不变形，三丝杆同步调宽结构，有效保证导轨平行，防止掉板，卡板的发生、免清洗，易调节。自动和手动皆可进行调宽操作。
15．强制离心鼓风自动风冷系统和松香回收系统。
16．强大的软件功能，对PCB板在线监控测温，并随时对数据曲线进行分析，储存和打印;
17．工业控制PC机与PLC通讯采用MODBUS协议，工作稳定，杜绝死机现象;
18．自动监测，显示设备工作状态，可做到随时修正参数;
技术参数：
|
型号 |
V-TOP7720 |
V-TOP8820 |
V-TOP1020 |
|
加热部分参数 |
|||
|
加热区长度 |
2625mm |
3000mm |
3750mm |
|
加热区数量 |
上7/下7 |
上8/下8 |
上10/下10 |
|
冷却区数量 |
上Top2/下Bottom2 |
||
|
运输部分参数 |
|||
|
PCB最大宽度 |
导轨式400mm网带式450mm |
||
|
运输导轨调宽范围 |
50-400mm |
||
|
运输方向 |
L→R（R→L） |
||
|
运输导轨固定方式 |
前端/Front（选配：后端固定） |
||
|
运输带速度 |
网带880±20mm，链条900±20mm |
||
|
传送方式 |
网传动﹠链传动+网传动 |
||
|
运输带速度 |
300-2000mm/Min |
||
|
控制部分参数 |
|||
|
电源 |
5线3相380V 50/60Hz |
||
|
启动功率 |
38Kw |
45Kw |
58Kw |
|
正常工作消耗功率 |
Approx.10Kw |
Approx.12Kw |
Approx.15Kw |
|
升温时间 |
约20分钟 |
||
|
温度控制范围 |
室温-350℃Room Temper ature-350℃ |
||
|
温度控制方式 |
全电脑PID闭环控制，SSR驱动 |
||
|
整机控制方式 |
LCD PC(电脑)+PLC |
||
|
温度控制精度 |
±1℃ |
||
|
PCB板温度分布偏差 |
±1-2℃ |
||
|
冷却方式 |
标配：空气冷却（选配：冷水冷却） |
||
|
异常报警 |
温度异常（恒温后超高或超低） |
||
|
三色灯指示 |
三色信号灯：黄—升温；绿—恒温；红—异常 |
||
|
机体参数 |
|||
|
重量 |
Approx.2000Kg |
Approx.2200Kg |
Approx.2500Kg |
|

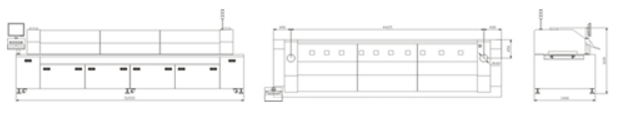

外型尺寸（mm） |
L49000×W1400×H1600 |
L5200×W1400×H1600 |
L6000×W1400×H1600 |
|
排风量要求 |
10立方/min 2通道∮180MM |
||
