类别：波峰焊系列
全国咨询服务热线:400-0755-098
产品特点:
1．锡炉采用外热式加热，锡炉内材料全部采用特殊不锈钢制作，温度控制采用PID方式、模拟量自动调节电压相角，控温精度达到±2℃。第1 波峰不带摇摆功能(带摇摆功能为可选项).
2．可选强制式冷却系统，保证冷却速度在6~8℃/秒可调。
3．人机界面操作系统，三凌控制系统，高精度三凌温度模块模拟量自动调节实现PID控温。
4．可选松香液面过低过高报警；锡液面过低报警；及自动加松香装置。
5．发热管断线报警(可选项)；远程INTERNET接口功能(可选项)。
6．直联式入板结构，特制钛链条传输，经久耐用
7．预热系统采用热风系统，控温采用PID方式、摸拟但自动调整电压相角，使温控精度达到±2℃
8．可达到理想的焊接预热温度。特殊结构设计，使预热区与焊接区的温度下降值<5℃。
9．喷雾系统采用精密型调节阀进行数字化调节，方便管理。并采用日本专用喷嘴，气缸移动式(步进马达式为可选取项)。三面抽风过滤系统。助焊剂自动衡压供给系统。可使喷雾流量迅速达到饱和。发泡方式为另选项。
10．运输系统采取分段式结构，有效防止导轨变形。
技术参数：
|
项目 |
V-300C电脑 |
V-300M触摸 |
V-300A按键 |
|
控制方式 |
电脑+PLC Computer+PLC |
触摸+PLC Touchscreen+PLC |
按键+PLC Keys+PLC |
|
运输马达 |
1P AC220V 60W |
||
|
运输速度 |
300-1500mm/min |
||
|
基板宽度 |
50-300mm（W） |
||
|
预加热区 |
功率：7.5KW 长度：1200mm一段 PID控制 温度：（室 温-250℃） |
||
|
锡炉加热 |
12KW （铸铁发热板）（室温-300℃） |
||
|
锡炉容量 |
280KG |
||
|
波峰高度 |
0-12mm |
||
|
波峰马达 |
3P AC220V 0.18KW×1pcs/2pcs |
||
|
洗爪泵 |
1P AC220V 6W |
||
|
冷却 |
普通风冷 |
||
|
PCB运输方向 |
L→R（R→L)） |
||
|
助焊剂容量 |
6Litres |
||
|
助焊剂气压 |
3-5BAR |
||
|
焊接角度 |
4-6° |
||
|
总功率/运行功率 |
20KW/5KW |
||
|
电源 |
3P AC380V 50HZ |
||
|
机身尺寸 |
2600（L）×1200（W）×1650mm（H） |
||
|
外型尺寸 |
3200（L）×1200（W）×1650mm（H） |
||
|
净重 |
900KG |
||

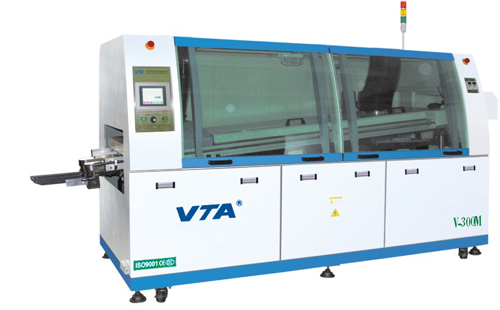

普通触摸屏控制双波峰焊锡机（V-300M）

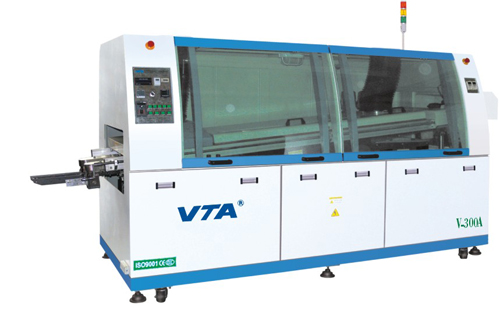

普通按键控制双波峰焊锡机（V-300A）
普通按键控制双波峰焊锡机（V-300A）

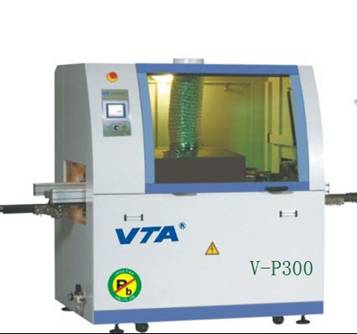

V-P300 具有以下特点：
Ø 采用优质不锈钢链条输送基板；
Ø 新型清洗链条装置能彻底清洗链条，有效保护链条的清洁；
Ø 抽风装置采用大风量、高风压、低噪音风机，采用上下抽风过滤结构，双级过滤；
Ø 喷雾上方采用防火棉过滤介质，下层采用不锈钢过滤网，提高了助焊剂的回收率，有效防止助焊剂回落基板影响板面质量，保持机体的清洁；
Ø 采用小口径日本喷咀，方便调整喷雾状态，各气压参数采用数值显示，方便管理和操作；
Ø 采用德国FESTO气缸驱动，实现喷咀移动速度数值化，运输平稳，低噪音；
Ø 人机界面操作，PLC控制；
规格：
|
型号 |
V-P300 |
|
运输马达 |
220V，25W |
|
运输速度 |
0.5-1.8m/min |
|
基板尺寸 |
50-300mm |
|
助焊剂装置气压 |
3-6bar |
|
喷雾驱动气缸 |
FESTO |
|
PCB运输高度 |
750±20mm |
|
洗爪泵 |
220V,10W |
|
机体尺寸 |
1600(L)×1200(W)×1332(H) |
|
总功率 |
Approx.1.3Kw |
|
整机重量 |
Approx.400Kg |
|
电源 |
3∮380V 50Hz |
