类别：印刷机系列
全国咨询服务热线:400-0755-098
一、产品特点
1. 采用日本THK导轨和台湾STK变频马达来驱动刮刀座，确保印刷精度。
2. 印刷刮刀可向上旋转45度固定，便于印刷网板及刮刀的清洗及更换。
3. 刮刀座可前后调节，以选择合适的印刷位置。
4. 组合式印刷台板具有固定沟槽及PIN，安装调节方便，适用于单，双面板的印刷。
5. 校版方式采用钢网移动，并结合印刷（PCB）的X、Y、Z。校正微调方便快捷。
6. 采用台达系列PLC及人机界面，简单、方便更适于人机对话。台达变频器控制印刷速度.
7. 可设定单向及双向，多种印刷方式。
8. 具有自动计数功能，方便生产产量的统计。
9. 刮刀角度可调，钢刮刀，橡胶刮刀均适合。
10. 人机界面具有屏保功能，保护人机界面使用寿命。
11. 采用独特的程式设计，印刷刮刀座调节方便。
12. 印刷机速度人机界面数字显示，可任意数字化调节控制。
二、V-3088L半自动印刷机产品参数：
|
印刷台面积 |
320×1300mm |
|
框架尺寸 |
370×470mm，420×520mm，550×650mm，配套长形钢网（最大1500*550钢网） |
|
基板尺寸 |
250×1200mm |
|
刮刀速度 |
0-100mm/sec |
|
基板厚度 |
0．2-2．0mm |
|
印刷位置的固定 |
PCB Outer Or Pin Positioning |
|
台板微调 |
Front／back ±10mm R／L ±10mm |
|
印刷精度 |
±0．02mm |
|
机器重复精度 |
±0．02mm |
|
最小间距 |
0．35mm |
|
使用空压 |
4-6kgf／cm2 |
|
使用电源 |
单相220V，50／60Hz，100W |
|
机器尺寸 |
L1600×W900×Hl650mm |
|
机器重量 |
约(about)250kgs |

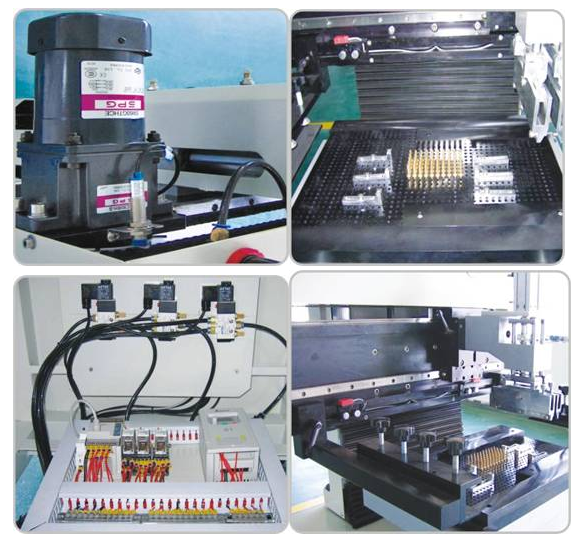

V-3088L主要配件：
|
名称 |
规格 |
备注 |
|
编程PLC |
DVP-14MR |
台达 |
|
人机界面 |
DT220 |
台达 |
|
接近开关（左、右） |
Goldmark TL-W5MC1 30V |
日本 |
|
接近开关（上、下） |
CS1-U DC5-24V |
台湾 |
|
电磁阀 |
4V210－08 220V 4V210－06 220V |
台湾 AirTAC |
|
上、下气缸 |
DWC-50-150 |
AirTAC |
|
刮胶气缸 |
CU25-50D |
日本SMC |
|
滑动导轨 |
2条 |
日本THK |
|
调速阀 |
Y4-6×8 |
PISCD |
|
电机 |
三相60W 1：30 |
台湾STK |
|
变频器 |
台达 1/4HP |
台湾台达 |
|
继电器 |
MY4 DC24V |
OMORN |
|
三点组合 |
AL2000 |
AirTAC |
