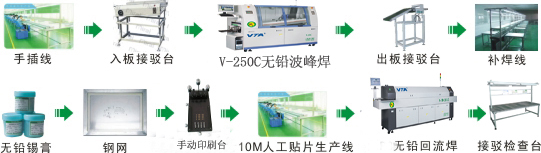

手插线特点：

1.插件线可每2米,3米一段,一部接一部式接驳也可制成整體式

2.底板轧道之调校极由調節手柄調整简单、容易

3.有自動傳送和手推底板兩種方式

4.可利用底板传送台与回流焊锡炉或波峰焊锡炉连接

5.自動傳送采用无段变速式调校输送速度

进板接驳台

配置：

1.表面处理：静电喷塑电脑白；

2.PCB宽度50-300mm；

3.前导轨固定，从左到右。

4.台湾STK调速马达控制；

5.接驳台长1000mm；

6.35B进口优质尼龙链条传输；

7.专用铝型材导轨；

8.专用齿轮、梯形螺杆同步调宽结构；

V-250C无铅波峰焊

由钛金属钛合金制造的钛爪。坚固耐用，不会变形，一致性好，保持PCB平稳地焊接。

搅流马达采用名牌起波马达配合名牌变频器实现平稳的无级调速，保证波峰面的平稳。

高效远红外预热器，热效率高。

喷头、马达、变频器、温控仪、传感器、电磁阀、光电眼、继电器等均为名牌产品。

加热系统采用长寿命电热管加套管嵌入式结构，维护更换简单。采用新隔热保温材料。

加热系统采用高精度，集成式进口名牌温控闭环PID调节。控温精确，可靠性高。

运输速度采用液晶数显调速器控制，无级可调，控制方便。

采用非常经济的低压雾化涂敷。全自动检测PCB扫描式喷雾。

液压整体翻盖结构。大幅面观察窗，外形简洁，维护简单。

出板接驳台

产品特点：

A.台湾STK带牙箱带调速专用控制马达，运行平稳不抖动。

B.40*40专用铝型材配合特制连接角度调节器，只要拧动调节手柄即可任意调节接驳角度。

C.采用进口2MM厚防静电输送皮带，经久耐磨。

D.特殊升降式套筒结构，只要拧动升降手柄即可任意调节接驳高度。

E.高度调节：请用所配的专用扳手将内六角拧松，再将接驳台的上部提起，再拧紧螺钉即可。

F.速度调节：请使用调速器上的旋钮，左边低速右边高速。

G.水平调节：请使用机脚的脚杯调平。

H.接驳角度调节：请先将两条支撑杆螺钉拧松，再将中间的连接手柄拧松，调到一个适当的角度，再将各部分锁紧。

补焊线

无铅锡膏产品特性：

焊后不易产生微小的焊锡球。

V系列免清洗无铅焊膏是依照IPC及JIS等国际标准为适应未来环保要求而研发近似有铅工艺的焊锡膏，采用全新的松香树脂和复合抗氧化技术，选用低氧化度的球形焊料合金粉末和化学稳定性极强的膏状环保型助焊剂炼制而成。

适用于电子装配工艺SMT生产的各种精密焊接。合金系列免清洗型无铅焊锡膏

适应长时间印刷（6小时以上）。

高强度的抗氧化能力。

具有良好的粘性和触变性，且粘性时间极长，不易塌陷。

具有极高的绝缘电阻，无需清洗。

钢网

FilePCB菲林等专业数据处理,高精度误差.进口钢片制作,质量可靠.

标准尺寸:37cm*47cm

非标尺寸:30cm*40cm/42cm*52cm/55cm*65cm

钢片厚度(可选):0.1/0.12/0.15/0.18/2.0

制作方式:蚀刻/电蚀刻/激光

手动印刷台

产品特点

1.组合式印刷台板具有固定沟槽及PIN，安装调节方便，适用于单双面板的印刷。

2.校板方式采用钢网移动，并给合印刷（PCB）的X、Y、Z。校正微调方便快捷。

3.可设定单向及双向，多种印刷方式。

4.刮刀角度可调，钢刮刀，橡胶刮刀均适合。

人工贴片生产线

人工贴片生产线主要是人工模拟的贴片嘴,通过人工贴片笔自身产生的空气压强差(反向真空),将贴片元器件从料带直接吸起,然后通过人工将元器件放置于相应的PADS位上,通过已调整的气压吸力,人工贴片笔吸着力小于锡浆(贴片胶)的粘着力,元器件自动放置在相应的PADS上.

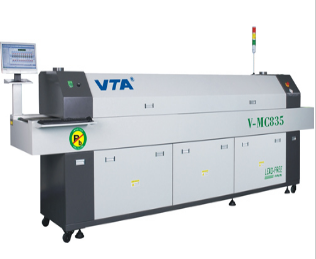

V-MC835无铅回流焊

独特先进长寿的加热系统

加热系统采用高效节能的瑞典110伏镍烙发热管，辐射功率峰值波长4UM，配合曲面反射罩，热效率高，升温度速度快，特制强制热风循环结构系统，使PCB及元器件受热均匀，完全消除“阴影效应”。

具温度超差,,故障诊断,声光报警

功率充沛，升温迅速，从室温至恒温约15分钟。

专用SSR散热器，散热效率大幅度提高，有效地延长其使用寿命

采用耐高温保护系统，炉膛均采用特殊材料制作，适合于无铅焊接，焊接区配备松香助焊剂回收系统，保护环境。

可靠平稳的传输系统

传动系统采用台湾STK无级变速马达、电调带线速无级调速器，配合1：150的STK涡轮减速器，运行平稳，速度200－1800mm/min无级可调，并有准确的数字线速度指示。

采用独立滚轮结构及托平支撑，结合配套的不锈钢网带，运行平稳,速度精确可达±20mm/min；

专用不锈钢乙字网带，耐用耐磨。长时间使用不轻易变型。

采用瑞士CARLO(佳乐)大电流固态继电器无触点输出，安全、可靠，结合温控器特有的模糊控制功能，一直监视外界温度及热量值的变化，以最小脉冲控制发热器件，快速作出反应，保证温控精度±1℃，机内温度分布误差在±2℃以内，长度方向温度分布符合IPC标准。

温控采用进口具模糊控制及PID智能运算的精密控制器，通过PID智能运算，自动控制发热量，模糊控制功能增加超调与抑制功能并快速响应外部热量变化的功能，最快速度响应外部热量的变化并通过内部控制保证温度更加平衡。

发热管模块设计，方便维修拆装。

采用台湾三越高温高速马达，运风平稳,震动小,噪音小。

上炉体可整体开启，便于炉膛清洁。

检修工作台：

01拉身1.拉通整体支架采用40*40铁方通2.H架整体采用40*40铁方通

02工作台1.工作台尺寸为2440×1220，采用18mm夹层板（高密度）2.表面铺防静电胶皮，T型胶包边

03照明1.灯架用整体支架40*40铁方通2.灯管：双边光管带灯罩

04电路1.线槽采用1.2m冷板折弯成型，双边2.插座：三位稳不落插座

05工艺卡架采用专用铝型材，配A4硬胶套

06控制系统标准（独立空开）

07表面处理喷粉电脑色

以上为双边生产线，每个工位标准宽度800MM
