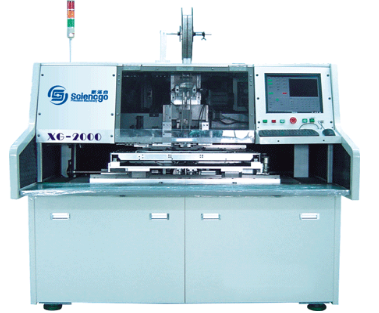

立式插件机

最新最实用的立式机，独立的多套数的伺服控制系统，完成高稳定的插件性能，达到高速度高密度的完美效果.应用软件基于中文Windows2000系统，操作界面简单易懂，实现人机界面的对话，实践经验和科学理论的结合带给你产品品质和生产效率的提升.

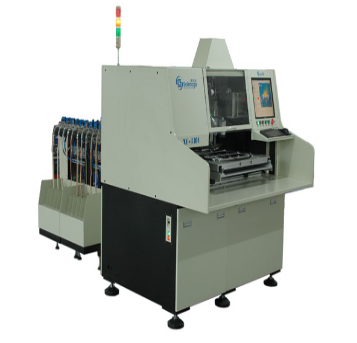

卧式插件机

兼合跳线插件机及卧式元件插件机的功能，独特的伺服控制系统，完成跳线和卧式元件混合插件的完美过程，高效的节约跳线用量.

高速度高密度的完美效果.独立的插件机带给你生产安排的灵活调配.应用软件基于中文Windows2000系统，操作界面简单易懂，实现人机界面的对话，实践经验和科学理论的结合带给你产品品质和生产效率的提升.实践经验和科学理论的结合带给你产品品质和生产效率的提升.

波峰自动进板接驳台

1.台湾STK调速马达控制；

2.接驳台长1000mm；

3．35B进口优质尼龙链条传输；

4.专用铝型材导轨；

5.专用齿轮、梯形螺杆同步调宽结构；

6.表面处理：静电喷塑电脑白；

7.PCB宽度50-300mm；

8.前导轨固定，从左到右。

V-TOP350C无铅波峰焊

机体线型外观设计，采用喷塑工艺，美观大方，经久耐用

三段独立1.8米预热区，全热风预热，带射灯补偿装置，使PCB获得良好的焊接效果

专利压铸式钛合金链爪，不粘锡，永不变形，寿命长

全程观察窗，方便操作和维护

锡炉升降与进出，自动调与手工调结合。采用靠背式设计，防止误操作损伤机器

配有冷却模块，温度补偿模块，适合无铅焊接和多种工艺要求

公司最新发明的超平稳，超高滤波源发生器，大幅削弱了流道内部锡流震荡及紊流的产生，锡波平稳，氧化量大幅降低，维护简单

传动机构采用精密模块化设计，传动准确，寿命长，易保养

松香喷雾装置可拉出，并可拆卸，便于清洁维护

隔离式喷雾装置，助焊剂烟雾从专用风道排出

强大参数库功能，各类PCB工艺参数可按需调用操作

采用专业工业电脑控制系统，确保系统具有可靠性和稳定性

可按用户设定的日期、时间及温控参数进行自动开关机

系统故障自我诊断，故障原因自动显示，故障排除方法随时查询

加热温度采用PID闭环控制，温控稳定可靠。

闭环式自动跟踪喷雾系统，喷雾宽度和喷雾时间自动调节，并可按需设置提前和延长喷雾时间

过板自动起波，最大限度减少锡氧化量

运输系统采用离合器限力+限流器双重保护

短路及过流保护系统

运输系统闭环控制。无级调速，精确控制PCB预热与焊接时间。

工业电脑控制系统双波峰焊接装置，除兼容一贯的机器自动化性能外更采用流线型机体设计，简单便捷的电脑视窗系统，将自动化生产及管理纪录提升至更高层次

波峰自动出板接驳台

A.速度调节：请使用调速器上的旋钮，左边低速右边高速。

B.水平调节：请使用机脚的脚杯调平。

C.接驳角度调节：请先将两条支撑杆螺钉拧松，再将中间的连接手柄拧松，调到一个适当的角度，再将各部分锁紧。

D.台湾STK带牙箱带调速专用控制马达，运行平稳不抖动。

B.40*40专用铝型材配合特制连接角度调节器，只要拧动调节手柄即可任意调节接驳角度。

F.采用进口2MM厚防静电输送皮带，经久耐磨。

G.特殊升降式套筒结构，只要拧动升降手柄即可任意调节接驳高度。

H.高度调节：请用所配的专用扳手将内六角拧松，再将接驳台的上部提起，再拧紧螺钉即可。

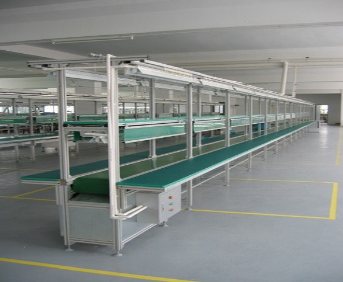

检修PVC皮带线
