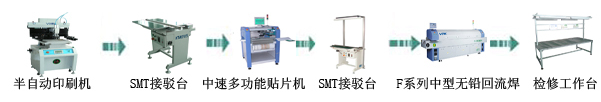

半自动锡膏印刷机：

★使用伺服系统方便准确定位。

★采用日本THK导轨和台湾STK变频马达来驱动刮刀座，确保印刷精度。

★印刷刮刀可向上旋转45度固定，便于印刷网板及刮刀的清洗及更换。

★刮刀座可前后调节，以选择合适的印刷位置。

★组合式印刷台板具有固定沟槽及PIN，安装调节方便，适用于单，双面板的印刷。

★校版方式采用钢网移动，并结合印刷（PCB）的X、Y、Z。校正微调方便快捷。

★采用台达系列PLC及人机界面控制，简单、方便更适于人机对话。台达变频器控制印刷速度。

★可设定单向及双向，多种印刷方式。

★具有自动计数功能，方便生产产量的统计。

★刮刀角度可调，钢刮刀，橡胶刮刀均适合。

★人机界面具有屏保功能，保护人机界面使用寿命。

★采用独特的程式设计，印刷刮刀座调节方便。

★印刷机速度人机界面显示，可任意数字化调节控制。

SMT接驳台

配置：

1.台湾STK调速马达控制；

2.接驳台长1000mm；

3.绿色扁平皮带传输；

4.专用铝型材导轨；

5.前后工作台用专用铝型材护边；

6.齿轮、齿条调宽结构；

7.双进口光电开关；配备信号通信接口（带一个工位停顿检查功能。）

8.继电器控制；

9.表面处理：静电喷塑电脑灰色；

10.PCB宽度50-300mm；

11.左向右；

12.前导轨固定；

中速多功能贴片机

★高精密度，灵活性强

★智能式送料器ID系统提供快速设置

★适合多品种小批量生产

★飞行视觉对中系统

★可选高精密度BGA及QFPIC的视觉对中系统

★内置精密摄像系统可自动学习PCB基准点

★可配滴胶水及锡浆分发系统

★线路板数据转移

★可选14盘式自动送料器

★中文视窗操作平台

★BS390采用重型耐用的直线滚珠导轨系统，提供坚固和耐用的机械装置

SMT接驳台

配置：

1.台湾STK调速马达控制；

2.接驳台长1000mm；

3.绿色扁平皮带传输；

4.专用铝型材导轨；

5.前后工作台用专用铝型材护边；

6.齿轮、齿条调宽结构；

7.双进口光电开关；配备信号通信接口（带一个工位停顿检查功能。）

8.继电器控制；

9.表面处理：静电喷塑电脑灰色；

10.PCB宽度50-300mm；

11.左向右；

12.前导轨固定；

13.带日光灯、工艺指导书。

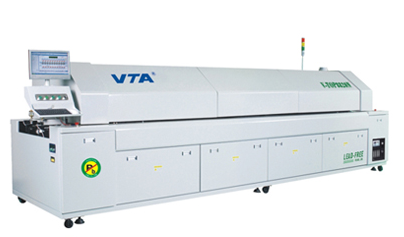

F系列中型无铅回流焊

产品特点：

采用品牌液晶电脑+PLC智能化控制系统，控温精度高±1℃（如果电脑意外死机，可实现脱机工作，不影响生产），保证控制系统稳定可靠;

Windows2000操作界面，功能强大，操作简便;

上炉体开启采用双气缸顶升机械，确保安全可靠;

配备网带张紧装置，运输平稳、不抖动、不变形，保证PCB运输顺畅;

同步导轨传输机构（可与全自动贴片机在线接驳），确保导轨调宽精确及高使用寿命;（选配导轨）

自动控制润滑系统，可通过设置加油时间及加油量，自动润滑传输链条;

所有加热区均由电脑进行PID控制（可分温区单独开启。可分区加热，以减小起动功率）;

网/链传输由电脑进行全闭环控制，可满足不同品种的PCB同时生产;

具有故障声光报警功能;

设有漏电保护器，确保操作人员及控制系统安全;

内置UPS及自动延时关机系统，保证PCB及回流焊机在断电或过热时不受损坏;

采用美国HELLER世界领先热风循环加热方式，高效增压式加速风道，大幅度提高循环热空气流量，升温迅速（约20分钟），热补偿效率高，可进行高温焊接及固化;

温区设有独立测温感应传感器，实时监控及补偿各温区温度的平衡;

拥有密码管理的操作系统，防止无关人员改动工艺参数，操作记录管理可追溯工艺参数的改动过程，方便改善管理.可存储用户现有的温度速度设置及其设置下的温度曲线，并可对所有数据及曲线进行打印;

集成控制窗口，电脑开关、测试曲线、打印曲线及传输数据均可方便操作，设计人性化。配有三通道温度曲线在线测试系统，可随时检测焊接物体的实际受温曲线（无须另配温度曲线测试仪）;

来自国际技术的急冷却系统，采用放大镜式集中高效急冷，冷却速度可达3.5~6℃/秒，管理十分方便;外置强制冷却装置，确保焊点结晶效果（Option选配项，标准配置为强制自然风冷）；

松香回收系统：松香定向流动，更换清理十分方便.采用专用管道传送废气，终身免维护;

特制增压式运风结构及异形发热丝设计，无噪音、无震动，拥有极高的热交换率，BGA底部与PCB板之间产生的温差△t极小，最符合无铅制程严格的要求，尤其针对高难度焊接要求的无铅产品.

检修工作台：

01 拉身：1.拉通整体支架采用40*40铁方通2.H架整体采用40*40铁方通

02 工作台：1.工作台尺寸为2440×1220，采用18mm夹层板（高密度）2.表面铺防静电胶皮，T型胶包边

03 照明：1.灯架用整体支架40*40铁方通 2.灯管：双边光管带灯罩

04 电路1.线槽采用1.2m冷板折弯成型，双边2.插座：三位稳不落插座

05 工艺架采用专用铝型材，配A4硬胶套

06 控系系统标准（独立空开）

07 表面处理喷粉电脑色

以上为双边生产线，每个工位标准宽度800MM
